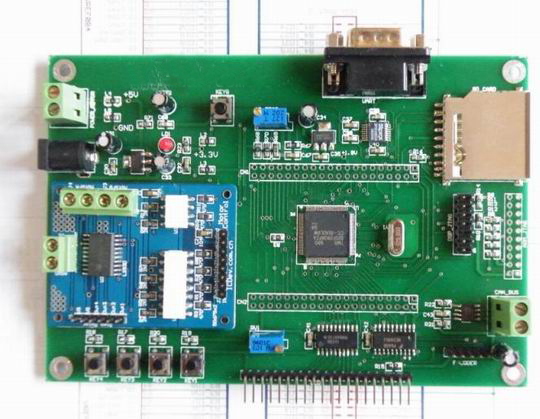

新版本與圖片稍有差別，以新版本為準

    Study-2808開發板是一套基于TMS320F2808 DSP 的學習開發平臺，既可作為開發板供用戶學習使用，也可作為系統板嵌入到用戶的產品供用戶進行二次開發以便縮短產品開發周期。

系統資源:

    1．DSP處理器TMS320F2808，32位定點高速數字處理器，高工作頻率100M
    2．正交編碼器接口
    3．1個步進電機接口，工作電壓4.5-36V，大驅動電流1A
    4．2個直流電機接口，工作電壓4.5-36V，大驅動電流1A
    5．1路CAN總線接口，可以直接應用于工業現場
    6．1路RS232電平轉換接口，方便與上位機實現通訊
    7．字符LCD接口
    8．4個按鍵，方便用戶配合LCD實現人機對話
    9．16路電壓型AD輸入接口
    10．SD卡接口(通過SPI接口操作SD卡)
    11． DC 5V外部電源輸入接口；

代碼及實驗項目:

    1．用戶程序燒寫實驗（燒寫后可脫機運行）
    2．正交編碼器實驗（位置讀取、速度計算）
    3．步進電機控制實驗 [注：步進電機自購]
    4．直流電機控制實驗
    5．CAN總線收發實驗
    6．SCI發送接收實驗
    7．1602字符LCD顯示實驗
    8．鍵盤掃描實驗
    9．SD卡讀寫實驗 [注：SD卡自購，F(xiàn)AT32文件系統選購]
    10．定時器等所有片內外設實驗
    11．FAT32文件系統實驗
    以上項目均提供C 語言版本的程序源代碼，并有詳細中文注釋。

相關資料:

    1．完整的原理圖（PDF 格式，保證與PCB 完全吻合），快速掌握多項實用技術的具體應用；
    2．所有實驗提供C 語言源代碼，均有詳細注釋；
    3．在線燒寫FLASH 的方法與工具，用以固化用戶自己的程序；
    4．芯片手冊：提供開發板上全部芯片的芯片資料；
    5．送原版TI DSP 開發環境CCS3.3，僅供學習用；
    6．提供仿真器驅動及其他DSP 書籍光盤相關學習資料；
    7．贈送Sscom 串口調試助手等調試工具；
    8．贈送液晶字模軟件；
    9．贈送TCP/IP 協議卷：卷1～3；
    10．贈送CAN2.0 規范文檔；
    11．贈送FAT16、FAT32 系統說明文檔；
    12．贈送 FFT、FIR 等算法庫；
    13．用戶手冊：非常詳細，包含電路分析、代碼介紹、 CCS 快速入門指導等；
    以上贈送資料僅供學習用，請勿用于商業用途！

典型應用:

    教學應用、工業自動化控制、UPS、電機控制、機器人；
    變頻控制、汽車、機械、磁盤驅動、數字濾波；
    振動分析、交流伺服、直流電機控制等。

相關配件:

    1． 2808開發板  1塊
    2． 1602字符LCD 1塊
    3．直流電機 1個
    4．直流電源（5V/1A）1個
    5．資料光盤 1張
    6．步進電機（選配）1個
    7．1G字節SD卡（選配）1張
    8．5V差分增量編碼器（選配）1個
